Молниезащита зданий и сооружений


Молниезащита зданий и сооружений 19/03/19

Внешняя система Молниеотвода по действующим нормам ДСТУ Б В.2.5-38: 2008 (IEC62305:2006, NEQ)



ООО «РЕМ-ГРУП СЕРВИС» поможет защитить административное здание, промышленное производство и сооружения от удара молнии.

В последнее время количество гроз с молниями в Украине возросла в связи с глобальным потеплением и увеличением влажности воздуха. А соответственно значительно выросла необходимость защиты от молнии.



Почему молниезащита так необходима и какие могут быть риски от удара молнии по незащищенному объекту:



  • Первый риск – это угроза травматизма и жизни людей (ежегодно в Украине от удара молнии травмируется больше 20 человек. Эта цифра выросла в 2 раза за последние 5 лет);
  • Механические повреждения кровли, фасадов (напряжение создаваемое ударной волной на расстоянии 5см. от границы канала молнии – почти 1 МПа (мегапаскаль), это сопоставимо с ударной волной от тактического ядерного оружия);
  • Атмосферный разряд способен привести к быстрому возгоранию и появлению пожара (удар молнии настолько мощный, что пробивает сталь толщиной до 5 мм.);
  • Появление электрического импульса и электромагнитного поля в инженерных коммуникациях (может повреждать электрические сети, и электронное оборудование на расстоянии до нескольких километров);
  • Удар молнии в цистерну с взрывоопасным продуктом или газовые коммуникации может спровоцировать взрыв (это угроза смерти, а также многомиллионные потери для бизнеса);
  • Удар молнии способен вывести из строя линии электропередач (ЛЭП), которые обеспечивают электроэнергией дома, районы, целые поселки и даже города; вывести из строя электроустановки и средства информационно-коммуникационных технологий (ИКТ), ЧИТАТЬ ПОДРОБНЕЕ О СИСТЕМЕ УЗИП.......



Выход из строя всей системы электроснабжения, механические повреждения объекта, необходимость демонтажа старого оборудования и замена на новое приводит к ненужным затратам в сотни тысяч, а то и несколько миллионов гривен. Не говоря уже о вероятном возникновении угрозы жизни людей, потеря которых не измеряется финансами.

Установка молниезащиты — лучший вклад в безопасность и гарантию целостности объекта.



Поэтому, в соответствии с действующими нормами:



При новом строительстве, и проведении реконструкции или ремонта существующих зданий, согласно стандарту ДСТУ Б В.2.5-38: 2008 (IEC 62305:2006, NEQ), является обязательным требование устанавливать системы молниезащиты независимо от ведомственной принадлежности и формы собственности объекта. Обустройство на объекте системы молниеотвода существенно снижает риск получения материального ущерба и обеспечивает безопасные условия нахождения людей возле или внутри объекта.

Внешняя молниезащита – это комплекс инженерно-технических решений, и организационных мер, обеспечивающих перехват молнии, с безопасным ее отводом в землю.

Система молниеотвода разделяется на классы защиты, которые зависят от уровня пожароопасности (взрывоопасности) объекта, а также интенсивности грозы в данном регионе.



Молниезащита частных домов





1. Первый класс молниезащиты

К нему относятся объекты наиболее опасные для людей и окружающей среды, которые обладают высоким риском взрыва и воспламенения. К таким объектам относятся нефтеперерабатывающие заводы, электростанции, химические заводы, хранилища пожароопасных и взрывоопасных веществ.

Система молниезащиты на данных объектах должна быть спроектирована с максимальной точностью, а в период эксплуатации такая система должна проходить постоянную проверку на надежность устройств согласно паспорту системы громоотвода. Отсутствие молниезащиты, на объектах которые относятся к первому классу защиты, создает риск воспламенения продукта с последующим взрывом, что ведет за собой катастрофические техногенные последствия.



Конструкции заземлителей, допустимые для отдельно-стоящих молниеотводов предназначенные для систем первого класса молниезащиты:



  • железобетонный подножник (длина не менее 2 метров), или бетонная свая (длина не менее 5 метров);
  • стойка железобетонной опоры (диаметр не менее 0,25 м.) заглубленная в землю не менее чем на 5 метров;
  • железобетонный фундамент, с произвольной формой (поверхность, контактирующая с землей должна иметь площадь не менее 10 м2).



2. Второй класс молниезащиты

К нему относятся склады смазочных, горючих материалов, пестицидов, удобрений, газа и т.д. Предприятия и объекты второго уровня также включают в себя заправочные станции, пищевые комбинаты, цеха деревообработки, телекоммуникационные центры. Ко второму классу молниезащиты зданий и сооружений относятся системные решения которые должны защитить объекты от прямого попадания разряда молнии, и от электромагнитной индукции. Молниезащита второго класса выполняется посредством установки молниеприемной сетки, а также установки на территории объекта тросовых или стержневых молниеприемников.



3. Третий класс молниезащиты.

К третьему классу молниезащиты относятся школы, детские сады, небольшие котельные, водонапорные башни, птицефермы, коровники и т.п.. Степень риска воспламенения и последствий от удара молнии находится на сравнительно низком уровне. На учете предприятия может быть только одно или несколько помещений, которые могут быть эпицентром удара молнии. Третий класс молниеотвода больше акцентируется на безопасности людей, а также животных. Защита от удара молнии выполняется аналогично с защитой объектов второго класса.



4. Четвертый класс молниезащиты

К четвертому классу молниезащиты относятся небольшие объекты, в которых отсутствуют помещения с легковоспламеняющимися веществами. Располагаются данные сооружения преимущественно в сельской местности.



Системы молниеотвода и варианты установки:



  1. Пассивный, Стержневой молниеприемник. Применяется для обустройства системами молниезащиты небольших объектов. Стержневым устройством может выступать одиночный, двойной или тройной молниеприемник в зависимости от сложности объекта, который крепится к фасаду здания или к другим элементам кровли. На плоских кровлях зданий и сооружений допускается устанавка мобильных молниеприемных устройств на треногах, четыреногах и т.п… Высота и количество таких устройств определяется путем программного расчёта в зависимости от сложности конструктивных элементов и оборудования расположенного на кровле. Каждое из устройств размещается друг от друга на расчетную дистанцию.

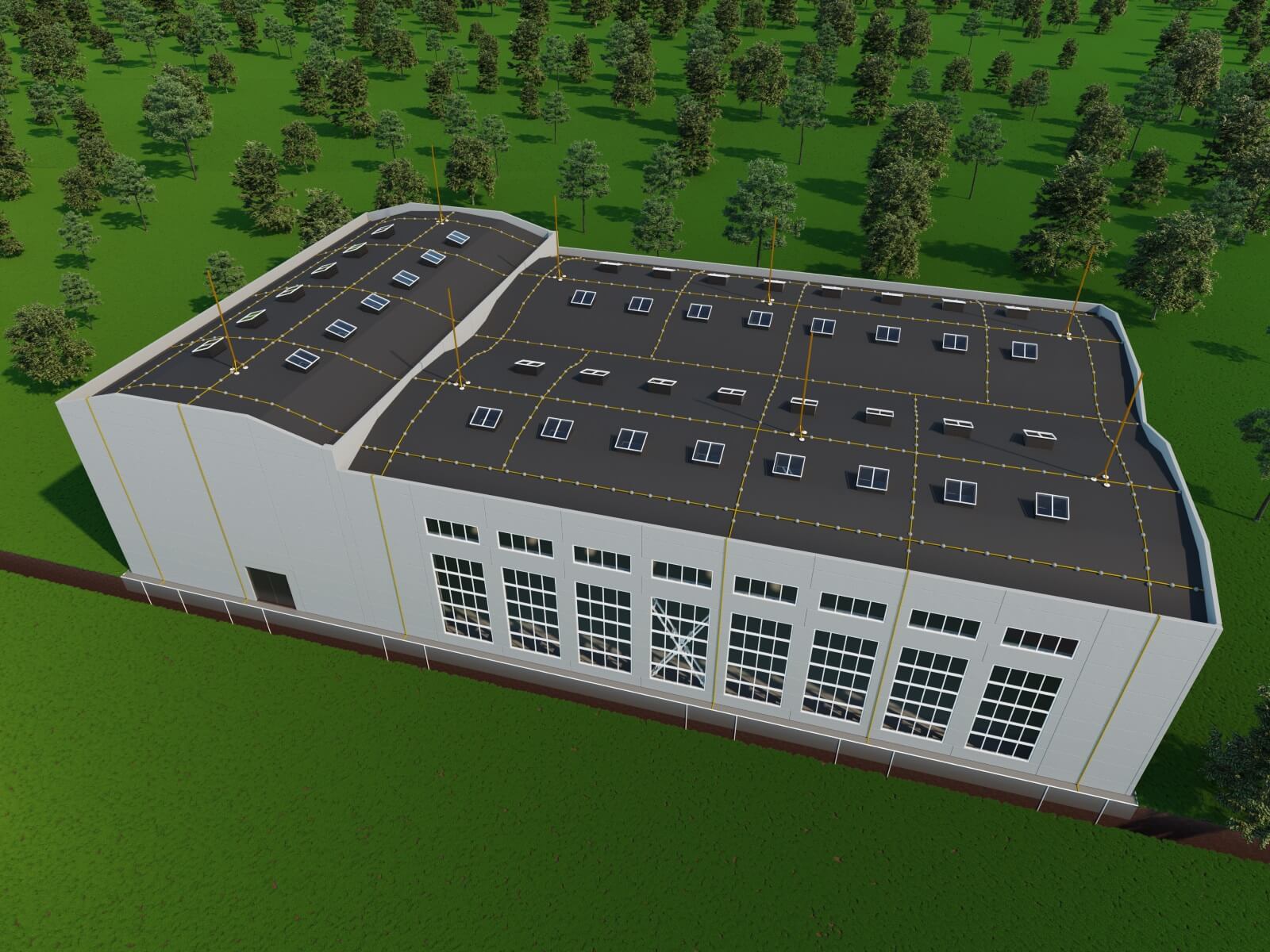

  2. Молниезащита в виде молниеприемной сетки. Молниеотвод выполняется в виде молниеприемной сетки (такая система громоотвода применяется на плоских кровлях площадью 1000 и более квадратных метров). Опуски токоотводов рассчитываются как и в стержневой системе молниезащиты.
  3. Тросовый молниеприемник. Подходит в основном для длинных, узких сооружений, а также объектов, которые имеют подземные коммуникации. В качестве молниеприемника используется трос, который натягивается между опорами одинаковой высоты размещенных параллельно друг другу. Опуски токоотвода на тросовых системах молниеотвода обустраиваются на опорах как и молниезащитное заземление.
  4. Отдельно стоящий молниеотвод. Считается самой безопасной системой молниезащиты. Устанавливается данная система на объектах, которые относятся к первому и второму классу защиты. Отдельно стоящие мачты с защищаемым объектом никак не контактируют (монтируются такие системы на расчетном удалении от объекта). ЧИТАТЬ ПОДРОБНЕЕ О ОТДЕЛЬНО СТОЯЩИХ МАЧТАХ.......



В чем преимущества систем молниезащиты ООО «РЕМ-ГРУП СЕРВИС»:



  • Долговечность.

Данные системы прослужат вам долгие годы с гарантией бесперебойной работы. Минимальный срок службы молниезащиты промышленных объектов — 15 лет. Средний срок эксплуатации молниеотвода при выполнении требований согласно паспорту на систему, не менее 50 лет.

  • Высокое качество комплектации.

Система производится из прочных и устойчивых к повышенной нагрузке материалов и комплектующих. Конструкция не боится перепадов давления, нагрева, отличается высокой устойчивостью от воздействия внешних природных факторов. Использование изолированных материалов продлевает срок службы системы и гарантирует максимальное сопротивление к коррозии.

  • Универсальность в установке.

Система молниезащиты адаптирована для всех типов объектов – частный сектор, промышленные здания и сооружения. Наши системы можно устанавливать и быть уверенным в безопасности людей и оборудования.

  • Экономия. Минимальные финансовые вложения.

Для предприятия установка молниезащиты — это разовое вложение, которое окупит себя в первый год эксплуатации. Владелец инвестирует в бесперебойную работу предприятия, целостность дорогостоящего оборудования, безопасность работы персонала.

Одна молния может нанести ущерб на много миллионов или вовсе заморозить деятельность предприятия, поэтому экономить на безопасности не стоит.

  • Быстрый и качественный монтаж.

Благодаря нашим специалистам, которые имеют уникальный опыт, знания, и прошли специальный курс, обучения, монтаж устройств систем молниеотвода на объекте ведется в самые сжатые сроки, вне зависимости от площади объекта.



Основной задачей внешнего молниеотвода является защита объекта при прямом ударе молнии от механического повреждения и пожаров. Принцип работы заключается в перенаправлении опасного разряда тока молнии от объекта в землю.



Молниезащита в промышленности





Удар молнии несет большую угрозу зданиям и сооружениям, которые не обустроены системой молниезащиты. Наибольшему риску поддаются высотные здания, здания и сооружения с пожароопасными и взрывоопасными зонами, предприятия по добыче и хранении взрывоопасных продуктов. К их безопасности следует отнестись с особым вниманием, и осуществить монтаж систем молниезащиты в первую очередь…

Удар молнии особо опасен для промышленных объектов. Ведь ремонт кровли замена электроснабжения, а также ремонт электрооборудования — это очень дорогостоящая и длительная процедура, во время которой предприятие терпит большие потери.

Также стоит отметить, наличие на производстве пожароопасных - взрывоопасных помещений (зон). И в случае прямого попадания или вторичного воздействия молнии в данной зоне последствия могут быть необратимыми.



Процедура проектирования и установки оборудования молниезащиты требует строгого соблюдения норм, которые прописаны в ГОСТ Б В.2.5-38:2008. Согласно с государственными требованиями, абсолютно все организации без исключения должны в обязательном порядке защитить здания системой молниезащиты.

Профессионально спроектированная и смонтированная система молниезащиты — лучшая инвестиция в безопасность предприятия. Благодаря долговечности системы и её надежности, владелец недвижимости может быть уверен в безопасности персонала и всего объекта.



Составляющие системы молниезащиты на объекте:



1. Молниеприемник – устройство которое принимает удар молнии.

2. Токоотвод – система проводников, через который проходит электрический заряд от молниеприемника до заземлителя.

3. Непосредственно молниезащитное устройство заземления, по которому растекается ток в грунте.

По статистике, если брать в учет случаи попадания молнии в объекты недвижимости, то от ее разрядов чаще всего терпят высотные объекты. В целях безопасности устанавливается система молниезащиты. Громоотвод принимает потенциально опасный заряд и безопасно отводит его от защищенного объекта в землю.



Молниеприемник



Молниеприемники разделяются на два вида:



  • Природные;
  • Искусственные.

В качестве естественного молниеприемника можно задействовать: конструктивные элементы кровли; металлические кровли объектов; металлические ограждения по краю крыши; металлические трубы, резервуары (при условии, соответствия нормативным требованиям ДСТУ Б В.2.5-38: 2008 (IEC 62305:2006, NEQ) если здание (сооружение) относится к категории обычных объектов. Если объект относится к категории специальных объектов, система молниеотвода устанавливается таким образом, чтобы путь тока молнии не имел контакта с защищенным объектом.

К искусственным молниеприемникам относятся стержни из металлов, кованые изделия, металлические мачты, натянутые тросы, комбинации сетчатых проводников. Важно помнить, что материал молниеприемника, должен соответствовать минимальному сечению согласно ДСТУ Б В.2.5-38: 2008 (IEC 62305:2006, NEQ) (табл. 7). Устанавливается такое устройство на максимальной расчетной высоте кровли дома, здания или другого сооружения с плоской кровлей.

Количество и высота молниеприемников, зависит от архитектуры кровли, расположенного на ней оборудования и классификации объекта к которому он относится.



Токоотвод



Токоотвод – это металлический проводник, с помощью которого соединяются молниеприемник и контур молниезащитного заземления. Для безопасного отвода тока молнии, должно быть несколько токоотводов на один молниеприемник. При попадании молнии в защищенный объект, ток должен беспрепятственно растекаться несколькими путями к устройствам заземления без ущерба для кровли и фасада здания.



В системах молниезащиты в первую очередь рекомендуется использовать природные токоотводы, к которым относятся:



  • металлические конструкции, или металлический каркас сооружения (с электрической непрерывностью не менее 50%);
  • соединенная арматура железобетонных конструкций и опорные конструкции дома, здания (сооружения).

Природный токоотвод должен соответствовать требованиям ДСТУ Б В.2.5-38: 2008 (IEC 62305:2006, NEQ).

В случае несоответствия нормам, или по другим техническим причинам, задействование природного токоотвода на объекте считается невозможным. В таком случае в системе молниезащиты применяется искусственный токоотвод.

Искусственный токоотвод – это оцинкованный, алюминиевый или медный проводник. Устанавливать токоотводы необходимо с сечением не менее расчетного согласно нормам ДСТУ Б В.2.5-38: 2008 (IEC 62305:2006, NEQ).



Молниезащитное заземление



Молниезащитное заземление считается одним из важнейших устройств в системе громоотвода. От качества установленных элементов заземления зависит быстрое и безопасное растекание тока от молнии в землю.



В первую очередь на объекте целесообразно задействовать природный заземлитель. Если природный заземлитель не соответствует нормативным требованиям ДСТУ Б В.2.5-38: 2008 (IEC 62305:2006, NEQ), в таком случае на объекте следует устанавливать искусственные устройства заземления.

Искусственный заземлитель – это один или расчетное количество вертикальных и горизонтальных металлических проводников, соединенных между собой и образующих контур, который находится в электрическом контакте с землей.

В системе молниеотвода возможно два варианта обустройства молниезащитного заземления – кольцевой и полукольцевой. Первый вариант заземлителя обустраивается вокруг дома, здания или сооружения. Полукольцевой заземлитель соединяет с одной стороны объекта опуски токоотвода.

Все контуры молниезащитного заземления также рассчитываются в зависимости от класса молниезащиты. Установка системы молниезащиты требует профессиональных знаний, поэтому следует предоставить это дело профессионалам.



Обслуживание (сервис)



Сезон гроз — осень и весна. В это время года наблюдается наибольшее количество молний. Следует преждевременно подготовиться к этому и провести осмотр всей системы. Каждое место крепления не должно быть повреждено и оторвано от всей системы. При необходимости следует заменить поврежденный контур. Проверка всей системы на исправность выполняется раз в несколько лет. Рекомендуется выполнить зачистку контактов, подтяжку ослабленных соединений, замену ржавых контуров (если такие имеются).

Раз в 3-5 лет выполняется проверка контура заземления на предмет целостности, так как это место поддается наибольшему разрушению. Наличие коррозии снижает эффективность молниеотвода. Следует проверить диаметр сечения на уменьшение и при необходимости заменить контур.

Основной задачей внешнего молниеотвода является, защита объекта при прямом ударе молнии от механического повреждения и пожаров. Принцип работы заключается в перенаправлении опасного разряда тока молнии (более 50%) от защищенного объекта в землю.



ООО «РЕМ-ГРУП СЕРВИС» предоставляет весь комплекс услуг по установке и сервисному обслуживанию систем молниезащиты. Для предприятий, компаний, которые ведут свой бизнес в сфере нефтедобычи, газодобычи, в сфере строительства и недвижимости, гарантировать безопасность объектов состоящих на балансе предприятий – это жизненно важная необходимость. А все, что касается жизни необходимо доверять только профессионалам.



ЧИТАТЬ ПОДРОБНЕЕ О НЕОБХОДИМОСТИ ПРОВЕДЕНИЯ ОБСЛУЖИВАНИЯ СИСТЕМЫ МОЛНИЕОТВОДА......



ООО «РЕМ-ГРУП СЕРВИС» имеет многолетний опыт в сфере установки систем Молниезащиты.
