Датчики контроля для систем снеготаяния и антиобледенения - внешнего электрообогрева


Датчики контроля для систем снеготаяния и антиобледенения - внешнего электрообогрева 04/09/18

Датчики температуры воздуха и осадков OJ ELECTRONICS





ETOR-55 (Датчик осадков для водостоков)



Описание



ETOR-55 - датчик обнаружения наличия осадков.

Датчик предназначен для управления в автоматическом режиме систем антиобледенения кровли и систем защиты водосточных желобов, водосточных труб, а также сливных воронок от замерзания.



Применение



Датчик типа ETOR-55 предназначен для работы с термостатом: ETR2-1550, или метеостанцией ETO2-4550.

Датчик осадков состоит из нагревательных элементов, которые замыкаются при появлении влаги (происходит топление снега и вода замыкает контакты), передавая сигнал термостату на включение системы. Для более экономичной работы системы антиобледенения, рекомендуется дополнительно устанавливать датчик температуры воздуха ETF-744/99.





На больших площадях кровли рекомендуется:

  • для более рационального использования системы в период эксплуатации необходимо задействовать два датчика типа ETOR-55.

Процесс управления системой обогрева:

  • если задействованы на объекте два датчика (датчик влаги типа ETOR-55 и датчик температуры воздуха типа ETF-744/99), включение системы происходит при наличии осадков и соответствии температуры воздуха окржающей среды;
  • при задействовании двух датчиков типа ETOR-55 и датчиков температуры воздуха ETF-744/99, систему можно разделить на несколько зон обогрева.

Включение различных участков системы происходит независимо (при условии, установки датчиков на каждую зону обогрева) при наличии осадков и соответствующей температуре окружающей среды.

Установку и подключение датчика ETOR-55, необходимо выполнять квалифицированным персоналом.





ETOG-55 (Датчик грунта выявление наличия влаги и температуры)





Описание



Датчик ETOG-55 обеспечивает управление в автоматическом режиме систем снеготаяния, которые предотвращают образование льда в пешеходной зоне; на лестнице; подъездных путях; дорожек; тротуаров и т.д...



Применение



Датчик типа ETOG 55 предназначен для работы с термостатом: ETR2-1550, или метеостанцией ETO2-4550.

Устанавливается на открытую обогреваемую поверхность, для заблаговременного обнаружения осадков (снег, дождь), при обнаружении, передает сигнал термостату на включение системы, которая путем нагрева поверхности, предотвращает образование льда в пешеходной зоне. Для более экономичной работы системы снеготаяния в период эксплуатации, необходимо устанавливать дополнительно датчик температуры воздуха окружающей среды ETF 744/99.

Система будет включаться в автоматическом режиме при наличии осадков, и соответствии установленной температуры окружающей среды.

Установку и подключение датчика ETOG-55, необходимо выполнять квалифицированным персоналом.

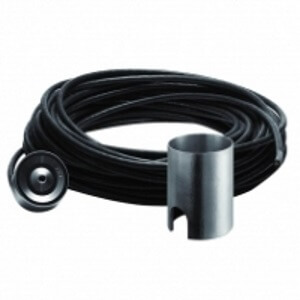

ETOG-56 (Датчик грунта с основанием ETOK-1 выявление наличия влаги и температуры)





Описание



ETOG-56 комбинированный датчик влажности и температуры воздуха, предназначается для управления в автоматическом режиме систем снеготаяния (открытых поверхностей дорожек; площадок; лестниц; подъездных путей, тротуаров и т.д..).

Для быстрой и надежной установки датчика ETOG 56, в комплект входит подставка ЕТОК-1.



Применение



Датчик типа ETOG-56 предназначен для работы с термостатом: ETR2-1550, или метеостанцией ETO2-4550.

Датчик измеряет окружающую температуру среды и выявляет наличие осадков на участке обогрева, при появлении осадков (снега) и соответствующей наружной температуре, передает сигнал контроллеру на включение системы.

Использование датчика ETOG-56 позволяет более эффективно и экономично управлять системой снеготаяния в автоматическом режиме.

Установку и подключение датчика ETOG-56, необходимо выполнять квалифицированным специалистом.





ETF-744/99 (Датчик температуры воздуха для систем антиобледенения и снеготаяния)





Описание



ETF-744/99 датчик температуры воздуха окружающей среды.

Применяется для управления систем снеготаяния и антиобледенения в автоматическом режиме.



Применение



Датчик типа ETF-744/99 предназначен для работы с термостатом: ETR/F-1447A; ETR2-1550 и метеостанцией ETO2-4550.

Регистрирует наличие температуры окружающей среды. При соответствии заданной и фактической внешней температуры, передает сигнал термостату на включение системы обогрева.

Для более экономного использования систем антиобледенения в эксплуатации, необходимо задействовать дополнительно датчик осадков типа ETOR-55. Также, датчик ETF-744/99 возможно задействовать в системе снеготаяния, как дополнительный датчик воздуха окружающей среды.

Устанавливается датчик температуры воздуха в местах защищенных от солнечных лучей, преимущественно с северной стороны объекта.

Подключение датчика температуры воздуха типа ETF-744/99, необходимо выполнять квалифицированным специалистом.





ETF-622 (ETF-522) Универсальный датчик температуры





Описание



ETF-622 используется в системах электрообогрева трубопроводов, емкостей и резервуаров.

Датчик ETF-622 регистрирует фактическую температуру поверхности трубопровода (емкости), передавая сигнал термостату для управления системой в автоматическом режиме.

Датчик типа ETF-622 по характеристикам идентичен датчику ETF-522 - разница между ними заключается в креплении к нагревательной поверхности (датчик ETF-622 имеет крепление под болт, а ETF-522 фиксируется с помощью монтажной ленты).



Применение



Датчик типа ETF-622 предназначен для работы с термостатом: ETI-1551 и ETI-1221.

ETF-622 регистрирует фактическую температуру поверхности трубопровода (емкости), передавая сигнал термостату для управления системой в автоматическом режиме.

Используется в системах:

  • поддержание технологических температур продукта в трубопроводе, емкости, резервуаре;
  • разогрев продукта в емкостях, резервуарах;
  • защиты от замерзания холодной и горячей воды в трубопроводах.

Устанавливается на трубопроводах, емкостях под слой теплоизоляции. Обеспечивает поддержание технологической температуры продукта, передавая данные термостату для управления процессом обогрева в заданном диапазоне.



Процесс управления системой обогрева:

  • при нагреве до необходимой температуры продукта в трубопроводе (емкости) передает сигнал термостату на отключение системы;
  • при охлаждении температуры продукта в трубопроводе (емкости) передает сигнал термостату на включение системы.

Подключение датчика типа ETF-622, необходимо выполнять квалифицированным специалистом.





Датчики контроля PROFITHERM

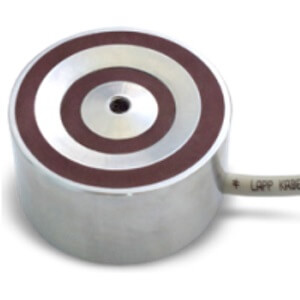

ProfiTherm Д-4 (Датчик грунта выявление наличия влаги и температуры)





Описание



ProfiTherm Д-4 датчик температуры и выявления наличия влаги. Предназначается для управления систем снеготаяния в автоматическом режиме.

Устанавливается на участке максимально возможного скопления снега.



Применение



Датчик типа ProfiTherm Д-4 совместим для работы с контроллерами ProfiTherm К-2 и ProfiTherm К-3.

Используется в системах обогрева (снеготаяния): пешеходных зон; площадок; лестниц; тротуаров; подъездных путей и т.д…).



Процесс управления системой обогрева:

  • датчик передает сигнал контроллеру на активацию системы обогрева при наличии осадков и соответствующей температуре окружающей среды.

На больших объектах для рационального использования системы снеготаяния параллельно задействуется два датчика типа ProfiTherm Д-4.

Для защиты кабеля датчика, необходимо устанавливать (прокладывать) его в монтажной трубке.

Подключение датчика типа ProfiTherm Д-4, необходимо выполнять квалифицированным специалистом.





ProfiTherm Д-3 (Датчик осадков для водостоков)





Описание



ProfiTherm Д-3 - датчик регистрации наличия влаги у водосточных желобах.

Датчик Д-3 предназначен для установки в системах антиобледенения кровли и защиты от замерзания водосточной системы (водосточных труб, желобов, воронок и т.д ..).



Применение



Датчик типа ProfiTherm Д-3 совместим для работы с контроллерами ProfiTherm К-2, ProfiTherm К-3.

Располагается на краю кровли, водосточной трубе с солнечной стороны здания в местах максимального скопления снега, для своевременного выявления осадков и передачи контроллеру сигнала на включение. Контактная часть датчика должна быть расположена навстречу потоку талой воды.

Для более рационального использования обогрева водосточной системы, рекомендуется дополнительно устанавливать датчик температуры воздуха окружающей среды ProfiTherm Д-1.

При необходимости можно подключить параллельно два датчика типа ProfiTherm Д-3.

Подключение датчика типа ProfiTherm Д-3, необходимо выполнять квалифицированным специалистом.





ProfiTherm Д-2 (Универсальный датчик температуры)





Описание



ProfiTherm Д-2 - универсальный датчик температуры, применяется в системах обогрева трубопроводов, емкостей.

Датчик Д-2 также может использоваться для регистрации температуры воздуха окружающей среды, в системе антиобледенения или снеготаяния. В таком случае, рекомендуется Д-2 устанавливать в защищенный корпус (коробку), в избежание его повреждения.



Применение



Датчик типа ProfiTherm Д-2 совместим для работы с контроллерами ProfiTherm К-1, ProfiTherm К-2, ProfiTherm К-3.



Используется в системах:

  • поддержания технологических температур продукта в трубопроводе, емкости, резервуаре;
  • разогрев продукта в емкостях, резервуарах;
  • защиты от замерзания холодной и горячей воды в трубопроводах.

Монтируется под слой теплоизоляции для регистрации температуры и управления в автоматическом режиме системой обогрева. К поверхности трубопровода фиксируется с помощью клейкой ленты с высокой температурной устойчивостью и теплопроводностью.

ProfiTherm Д-2 также может использоваться для регистрации температуры воздуха окружающей среды, в системе антиобледенения, или снеготаяния. В таком случае, рекомендуется Д-2 устанавливать в защищенный корпус (коробку), в избежание его повреждения.

Универсальный датчик температуры ProfiTherm Д-2, может дополнительно применяться с датчиком почвы ProfiTherm Д-4.

Подключение датчика типа ProfiTherm Д-2, необходимо выполнять квалифицированным специалистом.





ProfiTherm Д-1 (Датчик температуры воздуха для систем антиобледенения и снеготаяния)





Описание



ProfiTherm Д-1 датчик температуры воздуха окружающей среды.

Применяется для управления в автоматическом режиме систем снеготаяния и антиобледенения.



Применение



Датчик типа ProfiTherm Д-1 совместим для работы с контроллерами ProfiTherm К-1, ProfiTherm К-2, ProfiTherm К-3.



Процесс управления системой обогрева:

  • регистрирует наличие температуры окружающей среды;
  • при соответствии заданной и фактической внешней температуры, передает сигнал термостату на включение системы обогрева.

Также в системах електрообогрева может устанавливаться отдельно для измерения температуры окружающей среды.

Для рационального и экономного использования систем снеготаяния и антиобледенения, необходимо дополнительно применять датчики осадков Д-3, или Д-4 (в зависимости от назначения системы электрообогрева).

Датчик температуры Д-1, необходимо располагать с северной стороны объекта, с минимальным воздействием солнечных лучей.

Подключение датчика типа ProfiTherm Д-1, необходимо выполнять квалифицированным специалистом.
