Диагностика системы обогрева водостоков


Диагностика системы обогрева водостоков 03/11/17

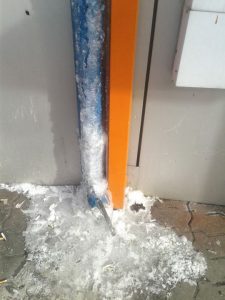

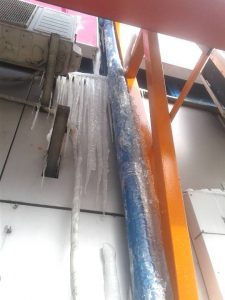

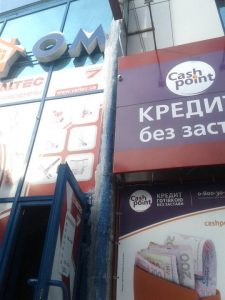

Зимой и ранней весной можно часто наблюдать большие, несущие опасность сосульки, висящие на карнизах домов, обледенелые или выведенные из строя под весом льда водостоки (Фото 1.2.3).



Также стоит отметить, что обледенелая водосточная система в период оттепели не способна обеспечить проход талой воды. В результате, не имея путей для отвода, накопленная вода разрушает внешнее покрытие кровли, что грозит протеканием в помещение.



Правильно произведенный обогрев водостоков может предупредить подобные явления — обеспечить целостность крыши и обезопасить пешеходов и посетителей ТЦ, от схождения ледяных покровов с крыши, а систему водостока уберечь от частичного ежегодного ремонта, или полной замене отдельных элементов водосточных труб.





Для обеспечения целостности кровли и водосточной системы, недостаточно правильно рассчитать систему обогрева. Необходимо ее еще и верно и качественно установить, и ввести в эксплуатацию.



Также нужно проводить техническое обслуживание, что для сезонных систем (снеготаяния, антиобледенения) состоит из:



  • предпускового — осенью, в период пуска системы;
  • консервационной – весной, когда система вводится в режим ожидания.





Рассмотрим ошибки, допускаемые при монтаже систем кабельного обогрева



Как мы видим, силовой кабель проложен без применения защитных труб, лотков, которые должны защищать кабельные линии от механических повреждений и от солнечной радиации (что является грубым нарушением ПУЭ пп.2.3.18-2.3.19). В результате чего был поврежден подводящий кабель (Фото 4. 5.).



Силовая распределительная коробка установлена с соответствующим уровнем защиты от проникновения пыли и влаги (ИР66 согласно IEC 60529), но исполнение вводов кабельных линий выполнено без использования кабельных сальников (гермовводов). Что привело к понижению степени защиты, фактически, ниже допустимого, так как при открывании коробки из нее полилась вода (Фото 5. 6.).





Это в дальнейшем могло привести к КЗ (короткому замыканию) в кругу, и выведению из строя системы обогрева.



Также было установлено, что система была подключена на силовой автомат без использования устройства защитного отключения УЗО или дифференциального автомата (что обеспечивает электробезопасность при появлении токов утечки в случае повреждения электрооборудования, или сети, а при попадании человека под напряжение обесточивает аварийный участок). То есть имеем грубое нарушение пп.7.1. ПУЭ.

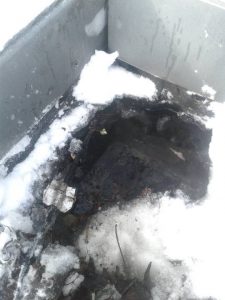

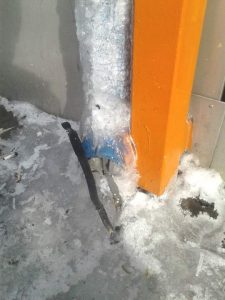

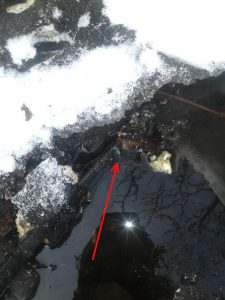

При внешнем обследовании системы и кровли, на которой она установлена, можно сделать вывод (в дальнейшем подтвержденный опросом эксплуатирующего персонала), система работала без проведения технического обслуживания. Как видно, в местах прокладки нагревательных проводов имеет место скопление опавших листьев, бытового мусора, что запрещено правилами эксплуатации систем обогрева (Фото 7. 8.), так как это может привести к перегреву с последующим выходом из строя нагревательных элементов. Также это осложняет отток воды, что растаяла под воздействием работы системы, а позже намерзла на кровле. При визуальном осмотре были выявлены многочисленные повреждения внешней оболочки нагревательных кабелей (Фото 9.).





Проведенные замеры сопротивления внешней изоляции, сделанные с помощью мегаомметра, подтвердили, что дальнейшая эксплуатация данных нагревательных секций недопустима. Нарушение целостности внешней оболочки не является большой проблемой. При своевременном выявлении можно установить ремонтную муфту, но если влага в большом количестве попала в нагревательную матрицу и долгое время там находилась, то саморегулирующийся нагревательный кабель выходит из строя (в связи с ухудшением токопроводящих свойств матрицы, и поражения коррозией заземляющего экрана дальнейшая эксплуатация такого нагревательного элемента невозможна).



Комплекс ошибок, допущенных при монтаже, и отсутствие своевременного технического обслуживания привели к тому, что всю систему кабельного электрообогрева необходимо заменить — как нагревательную, так и силовую распределительную часть.





Компания «РЕМ-ГРУП СЕРВИС» рекомендует своевременно проводить техническое обслуживание систем обогрева, это — залог надежности работы и экономичность в период эксплуатации.
