Стоит отметить, что защите подлежит не только человек, а также оборудование, которое может выйти из строя, от непредвиденных внешних воздействий.



К таким воздействиям относятся: перегрузки; короткое замыкание; импульсное кратковременное перенапряжение; повышенное или пониженное напряжение в сети и другие факторы. Последствия таких действий могут быть непредсказуемыми.



Поэтому, настоятельно рекомендуем:



для обеспечения надежной и безопасной работы, все электрические системы, приборы и оборудование необходимо защищать, устанавливая устройства защиты рекомендованные как в Европе так и в Украине:

  • дифференциальный автомат, (устройство защитного отключения);
  • комбинированный разрядник;
  • защита информационных сетей;
  • защита от пониженного и повишенного напряжения (стабилизатор напряжения).



Такие меры обеспечат электробезопасность человека и надежную работу электрических систем и оборудования, а в будущем убережет Вас от лишних затрат.

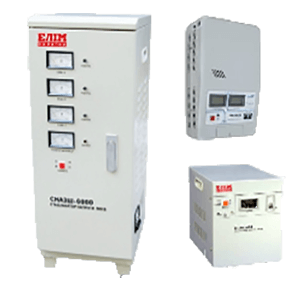

Выравнивающий стабилизатор переменного напряжения (Защита электрического и электронного оборудования)



Описание



При нестабильном напряжении в сети, снижается эффективность и надежность работы электрических приборов. Длительные и кратковременные скачки напряжения приводят к сбоям в работе электронного оборудования, а также выхода из строя отдельных узлов электрических систем. В результате чего, сокращается эксплуатационный срок их службы, а в некоторых случаях приборы восстановлению и ремонту не подлежат.



Для обеспечения надежной работы электрических систем и приборов при колебаниях напряжения в электросети, необходимо устанавливать выравнивающие стабилизаторы переменного напряжения.



Применение



Стабилизатор - это устройство, которое автоматически поддерживает стабильное значение напряжения (~220V) в сети, независимо от колебаний напряжения питания и величины его нагрузки. В случае длительного превышения допустимого значения (превышение больше установленного параметра ~270V, или понижения ниже установленного параметра ~130V) стабилизатор отключит питание электросети (прибора) на период задержки (3-6 мин), до нормализации напряжения в установленных рабочих пределах (~130…~270V).

Использование выравнивающих стабилизаторов, повышает надежность работы подключенных к сети приборов и оборудования в период эксплуатации, предотвращает преждевременным поломкам и продлевает срок их службы.



Наиболее распространены и пользуются спросом: релейные, симисторные и сервоприводные стабилизаторы напряжения.



Релейный стабилизатор состоит из платы управления, силового реле и трансформатора. С катушки выведены выводы, которые в зависимости от входного вольтажа с помощью силовых электромагнитных реле поочередно подключаются к выходу аппарата. Таким образом подключенное к стабилизатору оборудование, автоматически обеспечивается постоянным нормативным напряжением (~220V).

Точность регулирования, которую обеспечивает релейный стабилизатор напряжения составляет 6-8%. Устанавливаются такие устройства преимущественно в бытовых условиях для электрических приборов не требующих высокой точности стабилизации напряжения.



Тиристорный (симисторный) стабилизатор состоит из - полупроводниковых элементов, мощного силового трансформатора и платы управления. При стабилизации напряжения, переключения обмотки выполняют не электромагнитные реле, а мощные полупроводниковые ключи, которые собраны на тиристорах, или симисторах. От аналогов отличается бесшумностью, высокой скоростью реакции на изменение напряжения и надежностью работы.

Точность регулирования, которую обеспечивает тиристорный стабилизатор напряжения составляет 3-5%, применяется как в быту так и на промышленных объектах.



Сервоприводный (электромеханический) стабилизатор состоит из - сервоприводного механизма, автотрансформатора и платы управления процессом. Принцип выравнивания колебаний напряжения заключается в автоматическом движении токопроводящих щеток по виткам трансформатора обеспечивает на выходе стабильное напряжение.

Электромеханический стабилизатор напряжения имеет высокую точность удержания выходного напряжения составляет в пределах 2-3% от стабилизированной. Для предотвращения перегрузки при выборе стабилизатора напряжения, необходимо до общей мощности электрических приборов (оборудования, систем) учесть 30 процентов запаса мощности стабилизатора.



Стабилизатор напряжения может устанавливаться отдельно, для любого электронного прибора или оборудования а также обеспечить жилой объект (дом) стабильным напряжением.

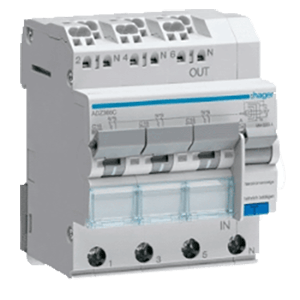

Дифференциальный автомат (Выполнение норм электробезопасности от поражения электрическим током)



Описание



Для обеспечения норм электробезопасности все электрические сети и электрическое оборудование и нуждаются в защите.



Устройства защиты, от поражения током делятся на:

  • УЗО;
  • Дифференциальный автомат.



УЗО - это устройство защитного отключения, которое срабатывает на отключение аварийного участка, при появлении фазного потенциала на металлическом корпусе электрического оборудования (появление тока утечки), или повреждении изоляции силовых кабелей.
К сожалению, УЗО не защищает электросеть и электрооборудование от коротких замыканий и перегрузки. При установке и подключении УЗО, необходимо предусмотреть и установку автоматического выключателя (для защиты от коротких замыканий).

Дифференциальный автомат - это коммутационное устройство, которое сочетает в одном корпусе, автоматический выключатель и УЗО.



Применение



Чтобы различить дифференциальный автомат от УЗО, необходимо обратить внимание на маркировку устройства:

  • если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует - это устройство защитного отключения (УЗО)
  • если перед цифрой, которая указывает значение номинального тока, изображена буква В, С, или D (буква обозначает тип электромагнитного и теплового расцепителя) - это дифференциальный автомат.



Защитные устройства (УЗО, дифференциальный автомат), необходимо устанавливать в комплексе с системой защитного заземления. Также, необходимо выполнять подключение электроснабжения объекта (квартиры, дома или нежилого сооружения) по системе TN.



В случае выявления устаревшего или ошибочного подключения сети, в таком случае для обеспечения электробезопасности необходимо принять все меры для модернизации электроснабжения в соответствии с требованиями по подключению ввода питания по системе TN.





УЗИП (Защита коаксиального кабеля)



Описание



УЗИП - устройство защиты коаксиального кабеля (защищает электронное оборудование, к которому подключен кабель) от импульсных скачков перенапряжения, которые могут возникнуть в период гроз.

Относится система УЗИП, к внутренней системы молниезащиты (II - уровень защиты).



Все необходимые работы по установке внутренней системы молниезащиты необходимо выполнять с соблюдением правил и норм ДСТУ.



Применение



Устройства УЗИП изготавливаются для внешнего так и для внутреннего размещения в сетевых коммутационных щитах. Устанавливается непосредственно на кровле рядом со спутниковой антенной, или перед электронным оборудованием которое необходимо защитить.



Защита от импульсных перенапряжений (УЗИП) в комплексе с молниезащитным заземлением, отлично дополняют друг друга. Принцип действия молниезащиты – это, отвод тока молнии в землю, защищает здание и сооружения от пожара и механических разрушений. После безопасного отвода тока молнии в землю, присутствуют остаточные наводящие токи. Такие токи, не могут повлечь механических разрушений кровли (объекта), но являются опасными для электронного и электрического оборудования.



В приборе защиты установлен чувствительный варистор, который срабатывает на отключение системы в случае появления кратковременных импульсных токов, которые образуются от прямого или повторного воздействия при попадании молнии в объект. Импульсный ток проходит через сеть коаксиального или информационного кабеля который подключен к оборудованию, в последствии приборы выходят со строя.



Система внутренней молниезащиты это - выполнение норм и правил электробезопасности и установка необходимых и рекомендованных устройств защиты, обеспечивающих надежность работы информационной сети а также оборудования в случае появления импульсных перенапряжений (токовых наводок). Если на объекте не установлена система внешней молниезащиты, в таком случае к спутниковой антенне необходимо выполнить согласно норм ДСТУ и ПУЕ 2017 систему защитного заземления.



Заранее установленные внутренние меры безопасности на объекте, сохранят Вашу технику и оборудование от опасного импульсного тока (прямого или повторного воздействия удара молнии).

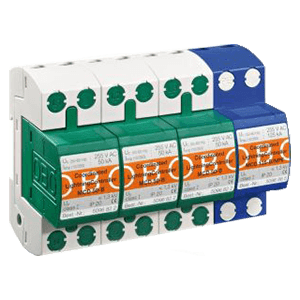

Комбинированный разрядник V20-V50 B+C/3+NPE (Защита электронного и электрического оборудования от кратковременного импульсного тока)



Описание



Разрядник предназначается для защиты электрического оборудования и кабельных силовых сетей, от импульсных перенапряжений возникающих от прямого или косвенного попадания молнии в объект.

Устанавливается в силовых распределительных щитах рядом с вводным кабелем, в жилых домах, административных помещениях и т.д..



Применение



Основное назначение разрядник выполняет в защите, при появлении кратковременных импульсных перенапряжений, которые происходят чаще всего в период грозовой активности, также применяется для уравнения разности потенциалов в системе молниезащитного заземления.

Комбинированный разрядник ОВО, от аналогов отличается более чувствительным и качественно собранным варистором, который изготавливается на основе оксида цинка.



При срабатывании защиты, в случае перенапряжения выходит из строя сменный варистор (который гасит импульсный кратковременный ток). В процессе эксплуатации замена сработавшего на защиту варистора - удобна и экономична (в аналогах меняется разрядник полностью), а качество срабатывания такого прибора оправдывает свои первоначальные затраты.



Также комбинированный разрядник имеет возможность подключения внешней сигнализации. При срабатывании варистора, аварийная сигнализация проинформирует что сработала защита, и необходимо срочно вызвать специалиста для дальнейшей диагностики и устранения неполадок в системе внутренней защиты от перенапряжений.



Компания Рем-Груп Сервис предлагает качественное защитное оборудование, которое обеспечивает максимальную электробезопасность приборов, силовых и контрольных (информационных) сетей.
