Подключение ввода питания жилых домов и других объектов по системе TN


Подключение ввода питания жилых домов и других объектов по системе TN 09/12/17

Система TN состоит из подсистем: TN-C, TN-S, TN-C-S, ТТ, IT.





Обозначения в схемах согласно ПУЕ 7. 1.7



  • L — фазный проводник
  • N — нулевой рабочий проводник
  • PE — нулевой защитный проводник;
  • PEN — совмещенный нулевой рабочий и защитный проводник заземления.







Подключение заземления согласно подсистемы TN-C



Система TN-C: Нулевой рабочий и нулевой защитный проводники объединены в одном проводнике по всей системе (C — combined — объединенный).


Преимущества подсистемы TN-C: наиболее распространенная и простая, используется в старом жилом фонде.


Недостатки подсистемы TN-C заключаются в отсутствии отдельного проводника РЕ (защитное заземление). Это означает, что в жилом доме в розетках отсутствует заземление. Нередко при такой системе делается зануление. Зануление — это крайняя мера, рассчитанный на эффект короткого замыкания. Если проводник фазы окажется на корпусе прибора, происходит короткое замыкание (КЗ), в результате, сработает автоматический выключатель на отключение участка с аварийной ситуацией. При системе TN-C невозможно выполнить уравнивание потенциалов в ванной комнате. Система заземления TN-C и не может быть рекомендована для новых зданий.

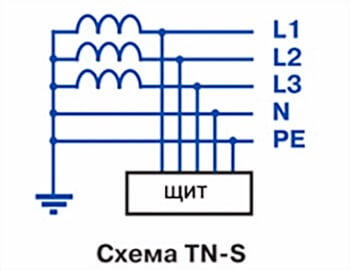

Подключение заземления согласно подсистемы TN-S



Система TN-S: Нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе (S — separated — раздельный).


Преимущества подсистемы TN-S: Наиболее современная и безопасная система заземления, рекомендуется при строительстве новых зданий. Способствует хорошему защиты человека, оборудования и защиты зданий.


Недостатки подсистемы TN-S: менее распространена, требует прокладки к дому от трансформаторной подстанции: в трехфазной сети пятижильным кабелем, или трехжильным кабелем в однофазной сети.

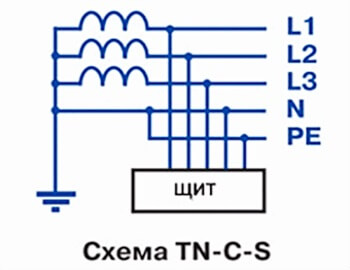

Подключение заземления согласно подсистемы TN-C-S



Система TN-C-S: Нулевой рабочий и нулевой защитный проводники объединены в один проводник в какой-то части, начиная от источника питания до ввода в здание, такую систему возможно расщепить на проводник N и проводник РЕ. После расщепления такая система требует повторного заземления.


Преимущества подсистемы TN-С-S: пидсистема TN-C-S рекомендована для широкого применения. Технически довольно легко осуществима. При переходе из подсистемы TN-C требует несложной модернизации.


Недостатки подсистемы TN-С-S: требует незначительной модернизации стояков в подъездах. При обрыве PEN проводника электроприборы могут оказаться под опасным потенциалом.

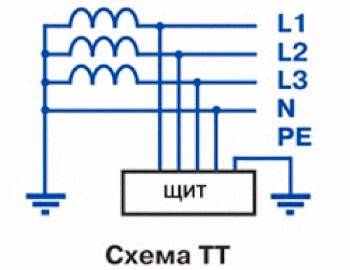

Подключение заземления согласно подсистемы ТТ

Система ТТ: система очень похожа на систему TN-S. Отличие в том, что проводник заземления не подключен на подстанцию к заземлителей, а располагается непосредственно на участке рядом с домом. На подстанции система заземления выполнена специалистами по всем нормам ПУЕ. На личном участке придется сделать то же самое. Такая система требует высококачественного повторного заземления, с высокими требованиями к сопротивлению. Самым эффективным заземлением в этом случае, является искусственное заземление (защитное заземление).

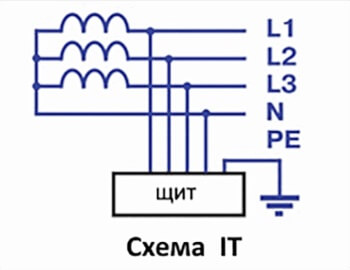

Подключение заземления согласно подсистемы IT

Система IT: В такой системе нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.



Система IT — применяется в заземлении лабораторий и медицинских учреждений, в которой проводятся опыты и проводятся работы с чувствительной аппаратурой. Также необходимо выполнить требования по сведению к минимуму электромагнитного поля и наводящего тока.













Во всех перечисленных системах TN для обеспечения электробезопасности, нужно дополнительно устанавливать УЗО (Устройство Защитного Отключения).
