Ремонт системы защиты от замерзания водостоков и края кровли на административном здании


Ремонт системы защиты от замерзания водостоков и края кровли на административном здании 10/12/19

При проведении диагностики, системы обогрева кровли и защиты от замерзания водостоков, было выявлено:



  1. Разгерметизация соединительных муфт (переход нагревательного кабеля в холодный конец);
  2. Повреждение нагревательного кабеля при проведении ремонтных работ пайки кровли;
  3. Металлические крепления повредили греющий элемент, вследствие чего не работает нагревательная секция;

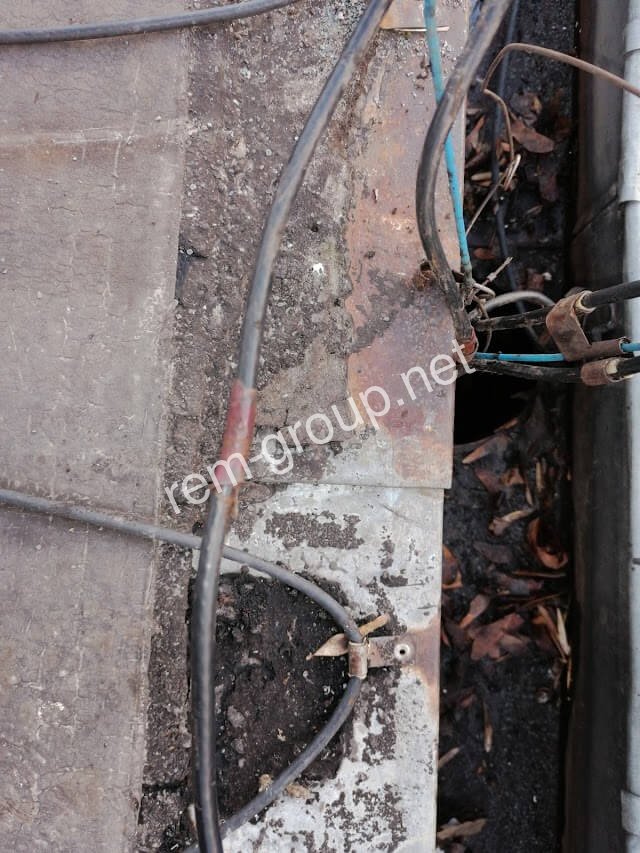

  4. Загрязненный горизонтальный водосточный желоб (Пути для протока талой воды в горизонтальном водосточных не обеспечены - нагревательный кабель частично, а местами полностью засыпан в базальтовой крошке с битумной черепицы).



Проведение ремонтных работ:

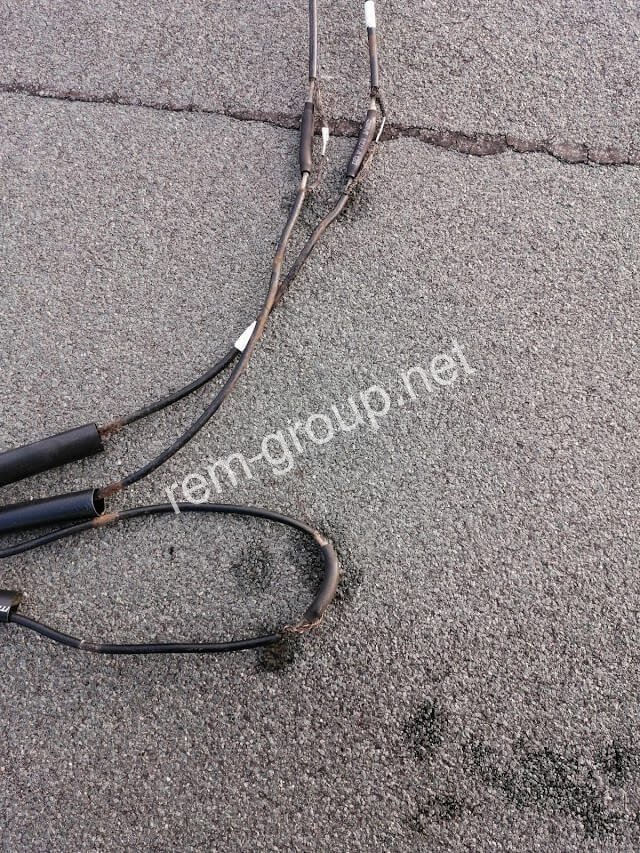

  • Включение системы обогрева в тестовом режиме, в местах (при проведении диагностики, выявлено 2 места) муфтирования (соединения силового кабеля и холодного конца нагревательной секции) потеряли герметичность - с муфт вытекала вода! Термоусадочные муфты, что вышли со строя были заменены. Предварительно выполнялись работы по просушке внутренней структуры нагревательного кабеля.

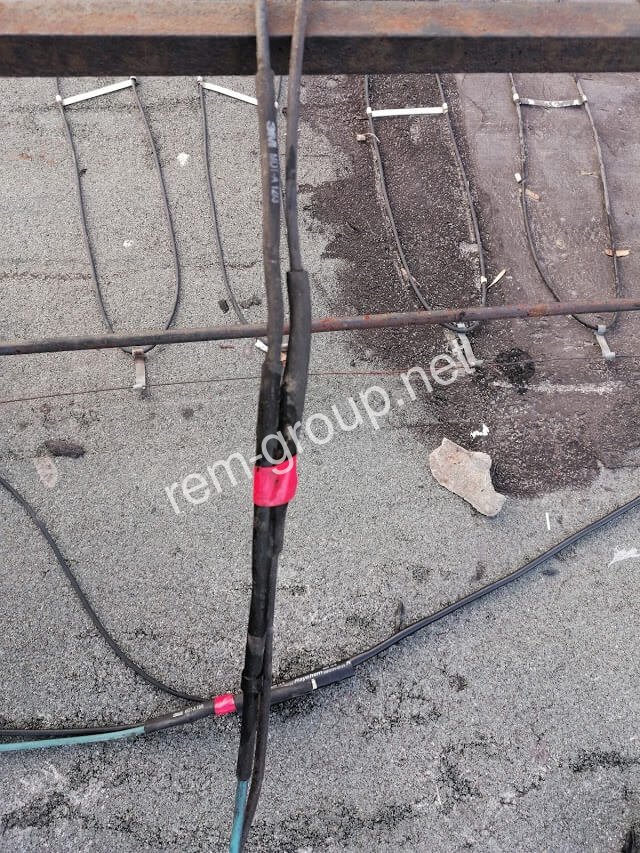

Также, вместо распределительных коробок, коммутация секций нагревательного кабеля и силовой части выполнена из термоусадочных муфт. При проведении замеров, сопротивления нагревательного проводника и сопротивления изоляции нагревательного кабеля, невозможно выявить проблему без демонтажа соединительных муфт. Данное решение, изначально удешевляет систему обогрева при монтаже, но стоимость обслуживания подобных коммутаций - увеличивается, что приводит к увеличению стоимости проведения ремонтных работ.

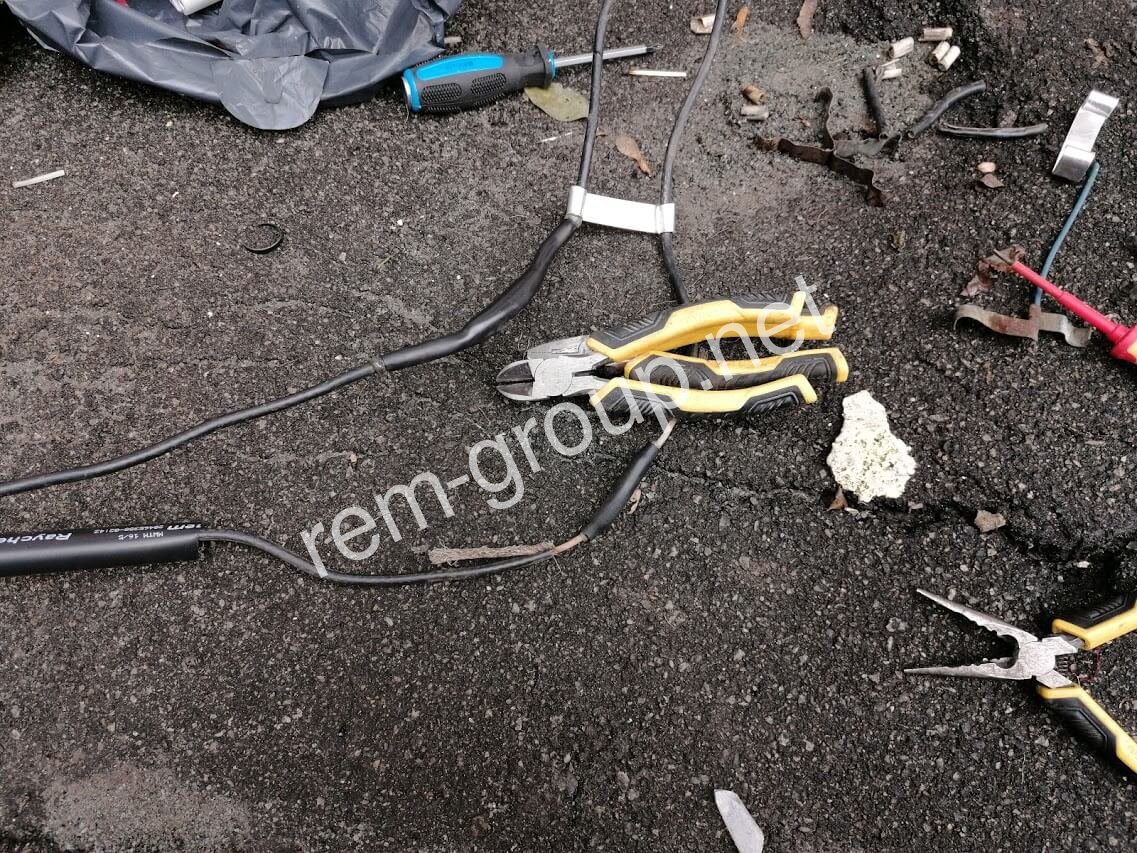

  • Выявлено непреднамеренное повреждение внешней изоляции нагревательного кабеля при проведении ремонтных работ на кровле!

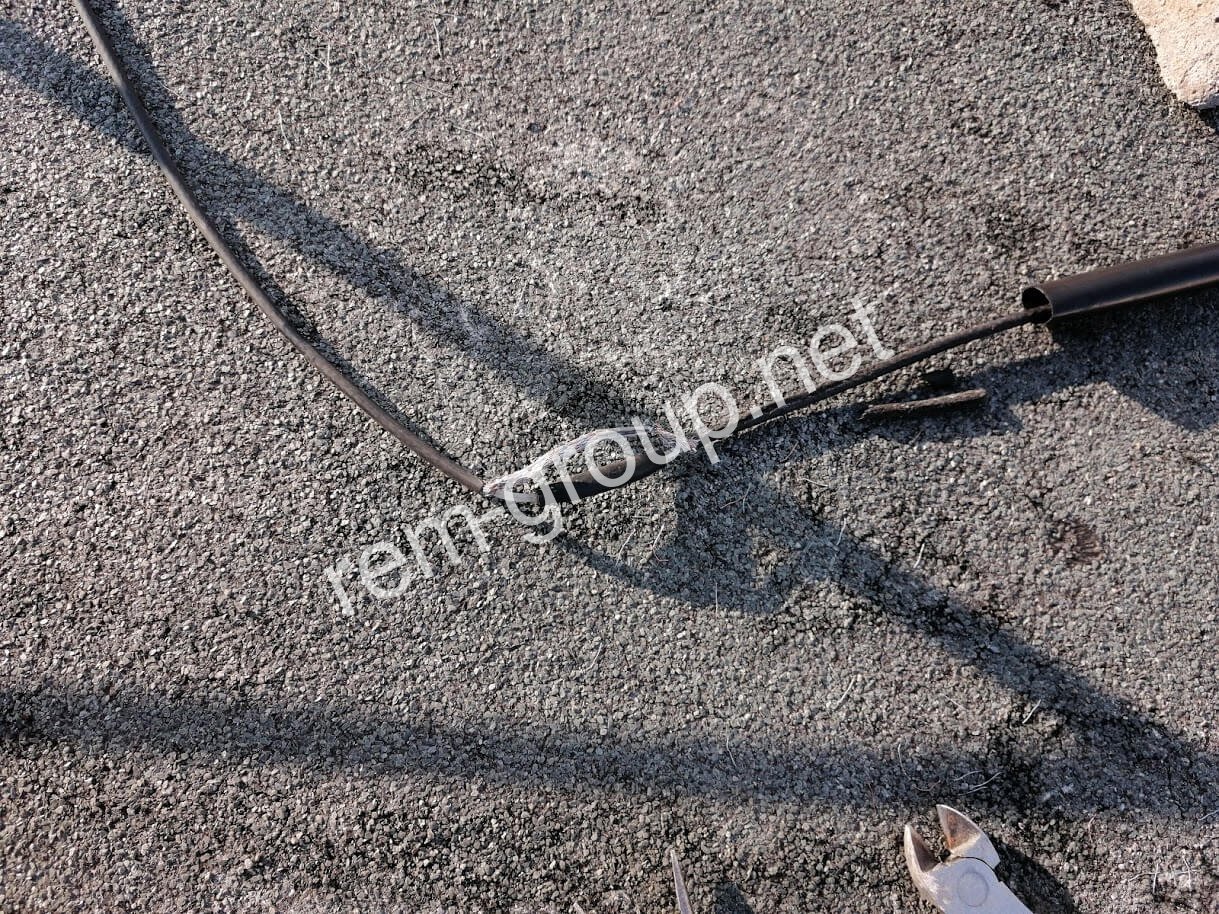

Место повреждения греющего элемента, было вырезано и установлена ремонтная термоусаживаемая муфта.



  • При проведении замеров и мультиметром мегаомметром: сопротивления проводника нагревательной секции и сопротивления изоляции - секция нагревательного кабеля показала короткое замыкание.

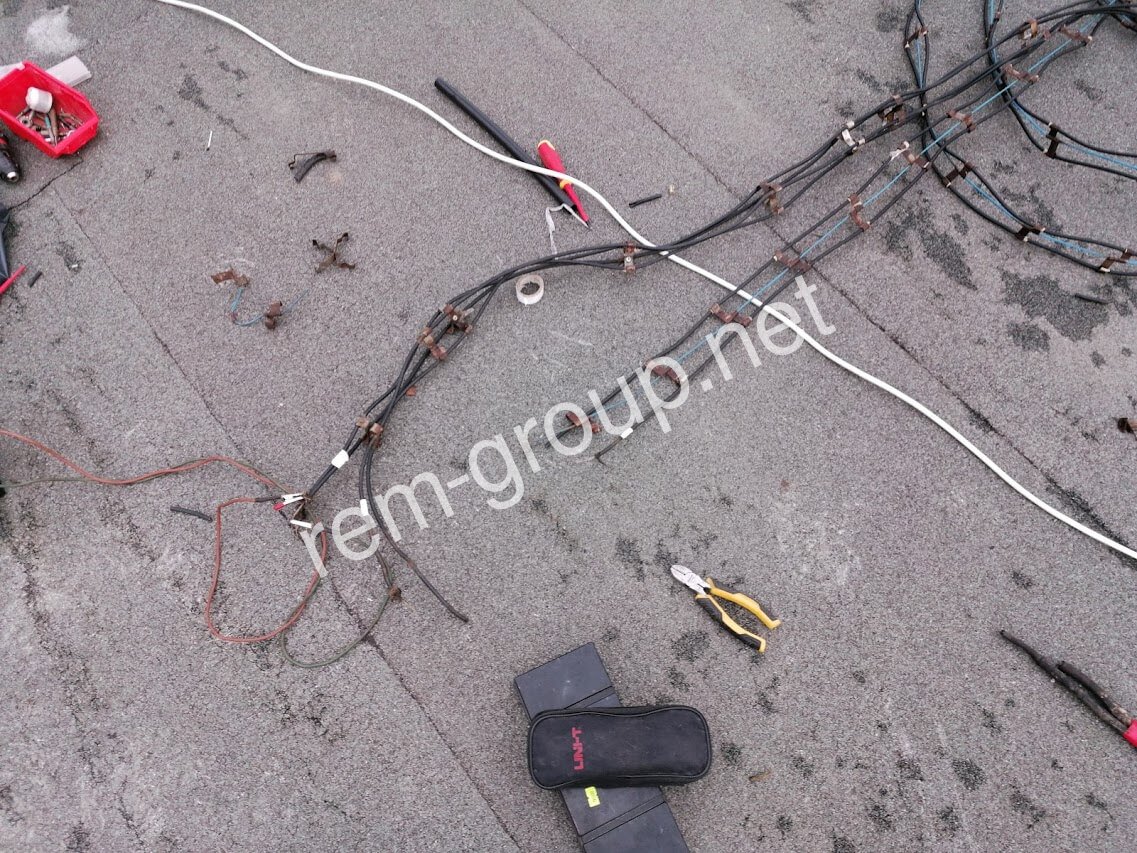

Без проведения демонтажных работ выявить повреждения секции было невозможно (греющий кабель поврежден в водосточной трубе, общая высота одной трубы 20 метров). При выполнении работ было обнаружено, крепления для греющего кабеля (выполнены из металла) повредили внешнюю и внутреннюю структуру нагревательного элемента, а защитный экран кабеля от попадания влаги частично разрушен.



ПОСМОТРЕТЬ ВИДЕО, ПОИСК ПОВРЕЖДЕНИЯ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ В ВОДСТОЧНОЙ ТРУБЕ



После проведения ремонтных работ с нагревательной секцией, было установлено 8 ремонтных муфт (на общей длине секции в 100 метров). Отремонтированная секция подключена в общую систему обогрева.



После выполнения общих работ, были проведены контрольные замеры: сопротивления нагревательного проводника и сопротивления изоляции нагревательных секций. Заполненные протоколы передаются обслуживающему персоналу заказчика.



План работ по реконструкции системы обогрева:



  1. Заменить силовую часть;
  2. Установить соединительные коробки через которые будут коммутироваться нагревательные секции, это обеспечит проведение замеров силового кабеля и нагревательных секций - отдельно;
  3. Нагревательный кабель на краю кровли смонтирован неправильно как для решения предотвращения обледенения края кровли. Подобный метод монтажа греющего кабеля обеспечивает разгрузку кровли при снеговой нагрузке;
  4. Заменить металлические крепления с коррозией - на крепление из цветного металла.



Важно!

Использование качественного оборудования и комплектующих, обеспечит надежную работу системы кабельного обогрева в период эксплуатации.
