Электронные контроллеры OJ ELECTRONICS

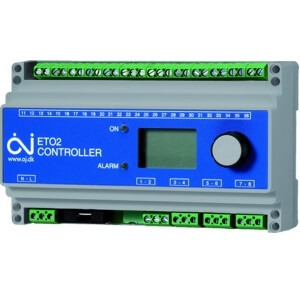

Термостат типа ЕТО2-4550 (Автоматическое комбинированное управление систем антиобледенения и снеготаяния)



Описание



ЕТО2-4550 - полностью автоматический электронный контроллер, с возможностью управления двух зон одновременно (систем антиобледенения установленных на крышах и снеготаяния установленных на площадках).



Термостат регистрирует температуру и влажность, включая системы обогрева при снижении окружающей температуры среды ниже от установленной и наличии осадков в виде снега или дождя (с независимым контролем включения нескольких зон одновременно).



Применение



Процесс управления систем:



Антиобледенения ETO2-4550 - используются датчики: ETOR-55 и ETF-744/99.

Датчик типа ETOR-55 предназначен для установки в желобах, водостоках и т.д. ETOR регистрирует наличие влаги, в то время как датчик ETF-744/99 регистрирует температуру окружающей среды.

Система электрообогрева будет активирована в том случае, если температура воздуха будет ниже выставленной, а на датчике влаги появятся осадки (снег).

Возможно задействовать два датчика типа ETOR на разных обогревающих участках кровли.



Снеготаяния ETO2-4550 - (открытых площадок), используется датчик: ETOG-55 (ETOG-56).

Датчик типа ETOG предназначен для установки на открытых поверхностях площадок. ETOG регистрирует температуру и влажность на поверхности обогреваемого участка, для заблаговременного включения системы снеготаяния (площадок степеней, и т.д ..).

Система обогрева будет активирована в том случае, когда температура воздуха будет ниже выставленной и на датчике появится снег или другие осадки. Возможно подключение 2-х датчиков типа ETOG, на одном или разных участках системы снеготаяния.



Технические Характеристики
Напряжение питания ~230V/115V ±10%, 50-60 Гц
Встроенный источник питания (SMPS) 24В, 8 А
3 выходных реле (со свободным контактом) 3 х 16 A
Сигнальное реле (со свободным контактом) максимум 5 A
Сигнал управления 24В/100 мA
Регулируемый дифференциал вкл./выкл. нагрева 0,3°C
Диапазон температур регулирования -20/+10°C
Температура окружающей среды 0/+50°C
Влажность окружающей среды 10-95%
Степень защиты IP20
Гарантия 3 года
Производитель Дания



Дополнительные настройки термостата:

  • встроенный режим принудительного включения системы обогрева (ручной режим включения системы);
  • возможность включения обогрева при отрицательных температурах (таяние снега на кровле при минусовой температуре).

В период эксплуатации системы электрообогрева необходимо, проводить в период пуска профилактические работы по обслуживанию метеостанции ЕТО2-4550.

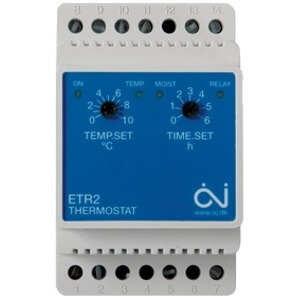

Термостат ETR2-1550 (Автоматическое управление систем антиобледенения и снеготаяния на небольших объектах)



Технические Характеристики
Напряжение питания ~230V ± 10%, 50-60 Гц
Выходное реле (с потенциально свободным контактом) 16А/3600 Вт
Регулируемый дифференциал вкл./выкл., нагрева 0,4°С
Диапазон регулирования температур 0/+10°C
Время работы систем электрообогрева 1-6 часов
Потребляемая мощность 3Вт
Температура окружающей среды 0/+50°С
Степень защиты IP20
Гарантия 3 года
Производитель Дания



Описание



ETR2-1550 - является экономичным электронным контроллером, используется для управления систем электрообогрева, которые применяются для растопки льда и снега на небольших объектах.

Используя показания датчиков температуры и влажности, контроллер обеспечивает в автоматическом режиме управление систем обогрева. Включение нагревательной системы происходит при появлении осадков на датчике влаги и соответствующей температуре окружающей среды.



Применение



Процесс управления систем электрообогрева с термостатом ETR2-1550:



Антиобледенения - используются датчики ETOR-55 и ETF-744/99.

Датчик типа ETOR предназначен для установки в желобах и водостоках. ETOR регистрирует влагу, в то время как датчик ETF регистрирует температуру окружающей среды.

Система обогрева будет активирована только в том случае, если внешняя температура окружающей среды будет ниже установленной, и на датчике ETOR появятся осадки в виде снега.



Снеготаяния - используется датчик ETOG-55 (ETOG-56).

Датчик типа ETOG предназначен для установки на поверхности открытых площадок. ETOG регистрирует температуру почвы и наличие влаги на обогревающей площади. Датчик температуры воздуха типа ETF-744/99 может быть использован в системе обогрева как дополнительный датчик температуры, в случае ее резкого снижения (устанавливается при резких колебаниях температур окружающей среды).

Система снеготаяния будет активирована только в том случае, если внешняя температура будет ниже установленной, а на датчике ETOG появится влага.

В период пуска системы электрообогрева нужно проводить профилактику термостата ETR2-1550.

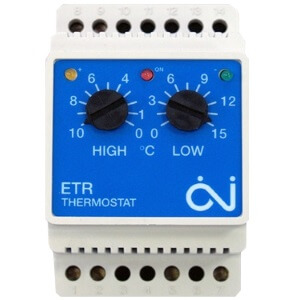

Термостат ETR/F-1447A (Управление систем антиобледенения и снеготаяния согласно датчику температуры)



Технические Характеристики
Напряжение питания ~230V/115V ±10%, 50-60 Гц
Выходное реле (с потенциально свободным контактом) 16А/3600 Вт
Регулируемый дифференциал вкл./выкл., нагрева 0,4°С
Диапазон регулирования HIGH +10/0 °С
Диапазон регулирования LOW 0/-15 °С
Время работы систем электрообогрева 1-6 часов
Потребляемая мощность 3Вт
Температура окружающей среды -20/+50°С
Степень защиты IP20
Гарантия 3 года
Производитель Дания

Описание



ETR/F-1447A обеспечивает включение систем антиобледенения и снеготаяния в автоматическом режиме.

Управление системой производится за счет использования данных внешнего датчика температуры окружающей среды.



Применение



Контроллер ETR/F-1447A управляет системами снеготаяния и антиобледенения с помощью датчика контроля температуры воздуха.

Включение происходит при соответствии внешней температуры с установленым диапазоном температур). Диапазон температур, в котором работает термостат, устанавливается с помощью двух регуляторов: "HIGH" и "LOW".

Для корректного считывания температуры и своевременным включением системы, датчик ETF-744/99 следует располагать на объекте с северной стороны (с минимальным воздействием солнечных лучей).

В период пуска системы электрообогрева необходимо проводить профилактические работы по обслуживанию термостата ETR/F-1447A.

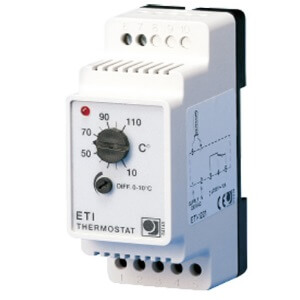

Термостат ETI-1221 (Управление систем электрообогрева трубопроводов, емкостей)



Технические Характеристики
Напряжение питания ~220V ± 10%, 50-60 Гц
Выходное реле (с потенциально свободным контактом) 10А/2200 Вт
Регулируемый дифференциал вкл./выкл., нагрева 0/+10°С
Время работы систем электрообогрева Согласно датчика
Диапазон регулирования температур +10/+110°C
Потребляемая мощность 3Вт
Температура окружающей среды 0/+50°С
Степень защиты IP20
Гарантия 3 года
Производитель Дания



Описание



ETI-1221 применяется в промышленных и бытовых условиях для управления систем электрообогрева по поддержанию технологических температур продукта в трубопроводах, а также в системах защиты от замерзания емкостей.



Для работы ETI-1221, необходим датчик температуры ETF 622 (522).

Датчик устанавливается на обогревающем участке с максимальным контактом к поверхности трубопровода под слой теплоизоляции. Датчик необходим для контроля и регулирования включения в автоматическом режиме систем поддержания необходимой технологической температуры продукта.



Применение



Термостат ETI-1221 с устанавливаемым дифференциалом регулирования температур в диапазонах +10/+110°С, предназначен для автоматического управления систем электрообогрева. По функционалу похож на термостат ETI-1551, но отличается расширенным диапазоном регулирования температур.



Процесс управления системой обогрева с ETI-1221:

  • в случае снижения температуры на поверхности трубопровода (емкости), контакты выходного реле замыкаются, таким образом подается сигнал на включение системы электрообогрева;
  • в случае превышения температуры от установленного диапазона, датчик подает сигнал термостату, который размыкает контакты выходного реле - система переходит в режим ожидания снижения температуры на участке обогрева.

В период пуска системы электрообогрева нужно выполнять профилактические работы по обслуживанию термостата ETI-1221.

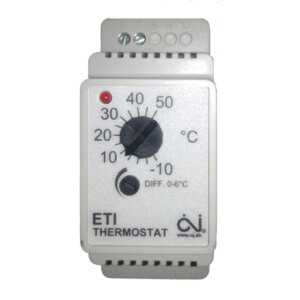

Термостат ETI-1551 (Управление систем электрообогрева трубопроводов, емкостей)



Технические Характеристики
Напряжение питания ~220V ± 10%, 50-60 Гц
Выходное реле (с потенциально свободным контактом) 10А/2200 Вт
Регулируемый дифференциал вкл./выкл., нагрева 0/6°С
Время работы систем электрообогрева Согласно датчика
Диапазон регулирования температур -10/+50°C
Потребляемая мощность 3Вт
Температура окружающей среды 0/+50°С
Степень защиты IP20
Гарантия 3 года
Производитель Дания



Описание



ETI-1551 применяется в промышленных и бытовых условиях, для управления систем защиты от замерзания трубопроводов и емкостей.

Для работы ETI-1551, необходимо датчик температуры типа ETF 522 (622).

Датчик устанавливается на поверхности обогреваемого участка трубопровода, для обеспечения контроля по поддержанию необходимой технологической температуры продукта.



Применение



Термостат ETI-1551 с устанавливаемым дифференциалом регулирования температур в диапазонах -10/+50°С, предназначен для автоматического управления систем электрообогрева.



Процесс управления системой обогрева с ETI-1551:

  • в случае охлаждения температуры продукта в трубопроводе ниже установленной, контакты выходного реле замыкаются - подается сигнал на включение системы электрообогрева;
  • в случае превышения температуры продукта от установленного диапазона, датчик подает сигнал термостату, который размыкает контакты выходного реле - система переходит в режим ожидания снижения температуры на участке обогрева.

В период эксплуатации электрообогрева необходимо, проводить в период пуска системы, профилактические работы по обслуживанию термостата ETI-1551.





Контроллеры PROFITHERM

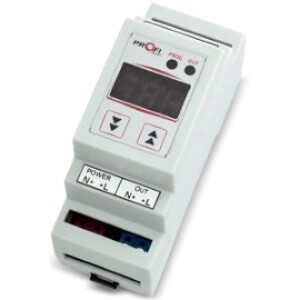

Контроллер К-1 (Управление систем электрообогрева трубопроводов, емкостей)



Технические Характеристики
Напряжение питания ~230V/115V ±10%, 50-60 Гц
Выходное реле (с потенциально свободным контактом)
Регулируемый дифференциал вкл./выкл., нагрева 0,3°C
Количество зон контроля 1 зона (температура)
Диапазон рабочей температуры -5/+50°C
Диапазон контролируемых температур -40/+85°C
Геометрические размеры в мм (ДхВхШ) 90х65х35
Степень защиты IP21
Гарантия 2 года
Производитель Украина



Описание



ProfiTherm К-1 - цифровой контроллер украинского производства, применяется для управления в автоматическом режиме систем электрообогрева трубопроводов, емкостей.

Управляются системы обогрева с помощью выносного внешнего датчика температуры ProfiTherm Д-2, который располагаются на поверхности трубопровода (емкости) для контроля и регулирования необходимой технологической температуры.



Применение



Использование контроллера ProfiTherm К-1 в системах:

  • защиты от замерзания трубопроводов;
  • поддержания технологической температуры продукта в тубопроводах, емкостях (до +50 °C).

Контроллер К-1 обеспечивает управление системы в нескольких режимах:

  • включения обогрева в определенном температурном диапазоне;
  • поддержания заданной температуры (другие системы).

ProfiTherm К-1 может работать с датчиками ProfiTherm Д-1 и ProfiTherm Д-2.



Процесс управления системой обогрева:

  • при снижении установленной температуры на поверхности трубопровода (емкости), датчик температуры передает сигнал контроллеру на включение системы электрообогрева;
  • при поднятии температуры на поверхности трубопровода (емкости) выше установленной, датчик температуры передает сигнал термостату, который размыкает контакты выходного реле - система переходит в режим ожидания снижения температуры на участке обогрева.

В период эксплуатации системы электрообогрева, нужно проводить профилактические работы по обслуживанию контроллера ProfiTherm К-1.

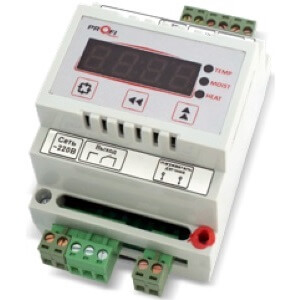

Контроллер К-2 (Управление систем снеготаяния и антиобледенения)



Технические Характеристики
Напряжение питания ~230V/115V ±10%, 50-60 Гц
Выходное реле (с потенциально свободным контактом)
Регулируемый дифференциал вкл./выкл., нагрева 0,3°C
Количество зон контроля 1 зона (температура + влага)
Диапазон рабочей температуры -5/+50°C
Диапазон контролируемых температур -40/+85°C
Геометрические размеры в мм (ДхВхШ) 90х65х70
Степень защиты IP21
Гарантия 2 года
Производитель Украина



Описание



ProfiTherm К-2 - используется для управления систем антиобледенения и снеготаяния на небольших объектах.

К-2 активирует электрообогрев в автоматическом режиме используя для управления сигналы от датчика температуры воздуха и датчика осадков.

Функционал устройства адаптирован под украинские условия климата, позволяет управлять обогревом в период резкого колебания (снижения) температур.



Применение



ProfiTherm К-2 управляет системами обогрева с помощью датчика наличия влаги и датчика температуры воздуха окружающей среды.

При наличии осадков в период низких температур (-10/-15 °C), для рационального использования системы обогрева (есть возможность в данном контроллере), повысить мощность датчика осадков.



Процесс управления системой обогрева:

  • система обогрева активируется при наличии осадков на датчике влаги и соответствии температуры окружающей среды заданной.

Комбинации датчиков, с которыми может работать контроллер ProfiTherm К-2:

  • один датчик температуры ProfiTherm Д-1 или ProfiTherm Д-2;
  • один датчик температуры ProfiTherm Д-1 или ProfiTherm Д-2 + один датчик наличия влаги для водостоков ProfiTherm Д-3;
  • один датчик температуры и наличия влаги для почвы ProfiTherm Д-4.



В период эксплуатации системы электрообогрева, нужно проводить профилактические работы по обслуживанию контроллера ProfiTherm К-2.

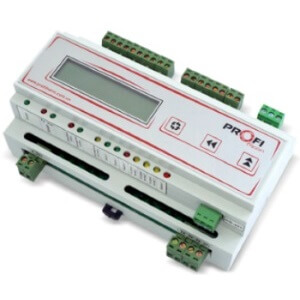

Контроллер К-3 (Управление двух зон одновременно систем снеготаяния и антиобледенения)



Технические Характеристики
Напряжение питания ~230V/115V ±10%, 50-60 Гц
Выходное реле (с потенциально свободным контактом) 16А
Сигнальное реле (с потенциально свободным контактом)
Регулируемый дифференциал вкл./выкл., нагрева 0,3°C
Количество зон контроля 2 зоны (температура + влага)
Диапазон рабочей температуры -5/+50 °C
Диапазон контролируемых температур -40/+85 °C
Геометрические размеры в мм (ДхВхШ) 90х65х160
Степень защиты IP21
Гарантия 2 года
Производитель Украина

Описание



ProfiTherm К-3 - это электронный прибор, который управляет в автоматическом режиме одновременно двумя зонами обогрева (например снеготаяния ступеней и антиобледенения кровли).

К-3 автоматически активирует (деактивирует) систему используя полученные сигналы от датчиков температуры воздуха и датчиков осадков.

Контроллер К-3 разработан и адаптирован под украинские условия климата, позволяет управлять обогревом в период резкого колебания температур.



Применение



ProfiTherm К-3 может одновременно управлять двумя независимыми зонами обогрева, с помощью датчиков контроля температуры воздуха и датчиков наличия влаги. Применяется для управления больших площадей обогрева кровли и открытых площадок.

При активации системы в период снижения температур (-10/-20°C), для получения максимального качества работы обогрева, функционал контроллера позволяет настраивать мощность нагрева датчика осадков.



Процесс управления системой обогрева:

  • система обогрева активируется в одной или двух отдельных зонах, при наличии осадков на датчике влаги и изменении температуры окружающей среды ниже заданной.

Комбинации датчиков, с которыми может работать контроллер ProfiTherm К-3:

  • один датчик температуры ProfiTherm Д-1 или ProfiTherm Д-2;
  • один датчик температуры ProfiTherm Д-1 или ProfiTherm Д-2 + один датчик наличия влаги для водостоков ProfiTherm Д-3 + еще один датчик наличия влаги для водостоков ProfiTherm Д-3;
  • один датчик температуры ProfiTherm Д-1 или ProfiTherm Д-2 + один датчик наличия влаги для водостоков ProfiTherm Д-3 + один датчик температуры и наличия влаги для почвы ProfiTherm Д-4;
  • один датчик температуры и наличия влаги для почвы ProfiTherm Д-4 + еще один датчик температуры и наличия влаги для почвы ProfiTherm Д-4.



В период эксплуатации системы электрообогрева, нужно проводить профилактические работы по обслуживанию контроллера ProfiTherm К-3.



Установку и подключение электронного прибора, необходимо выполнять квалифицированным специалистом.
